蝶阀

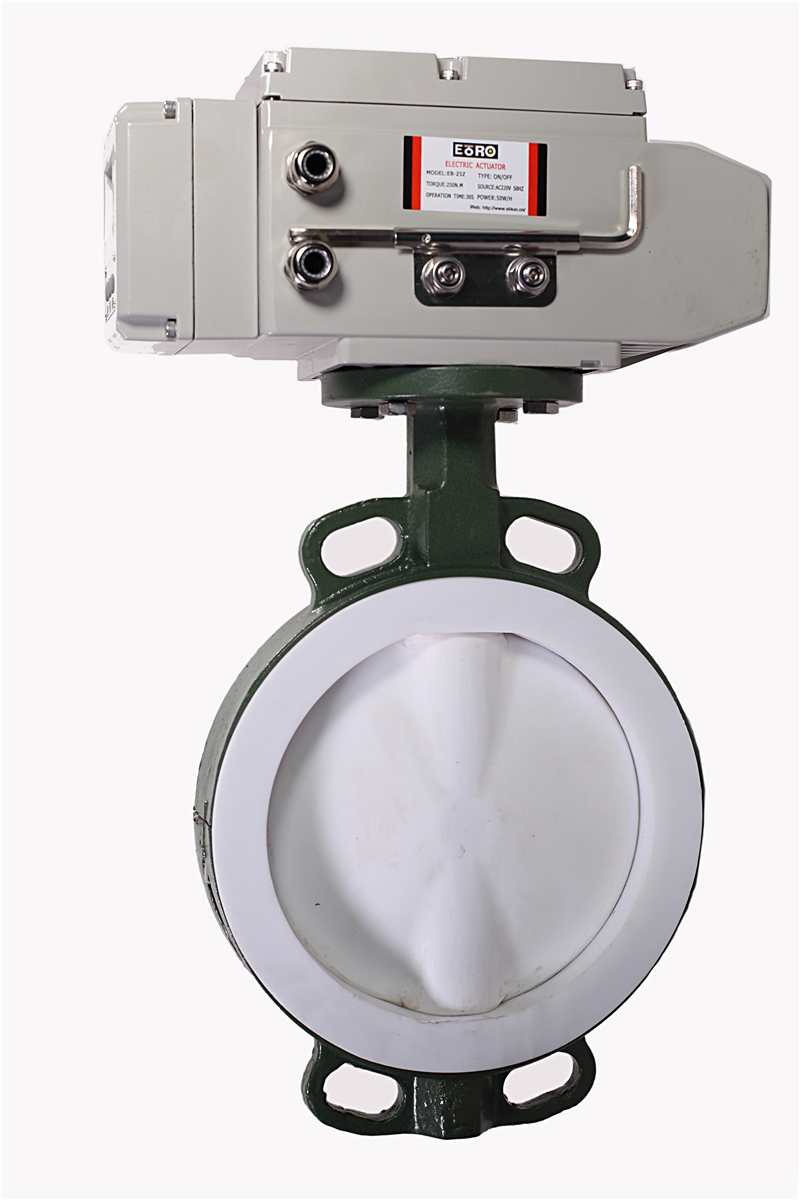

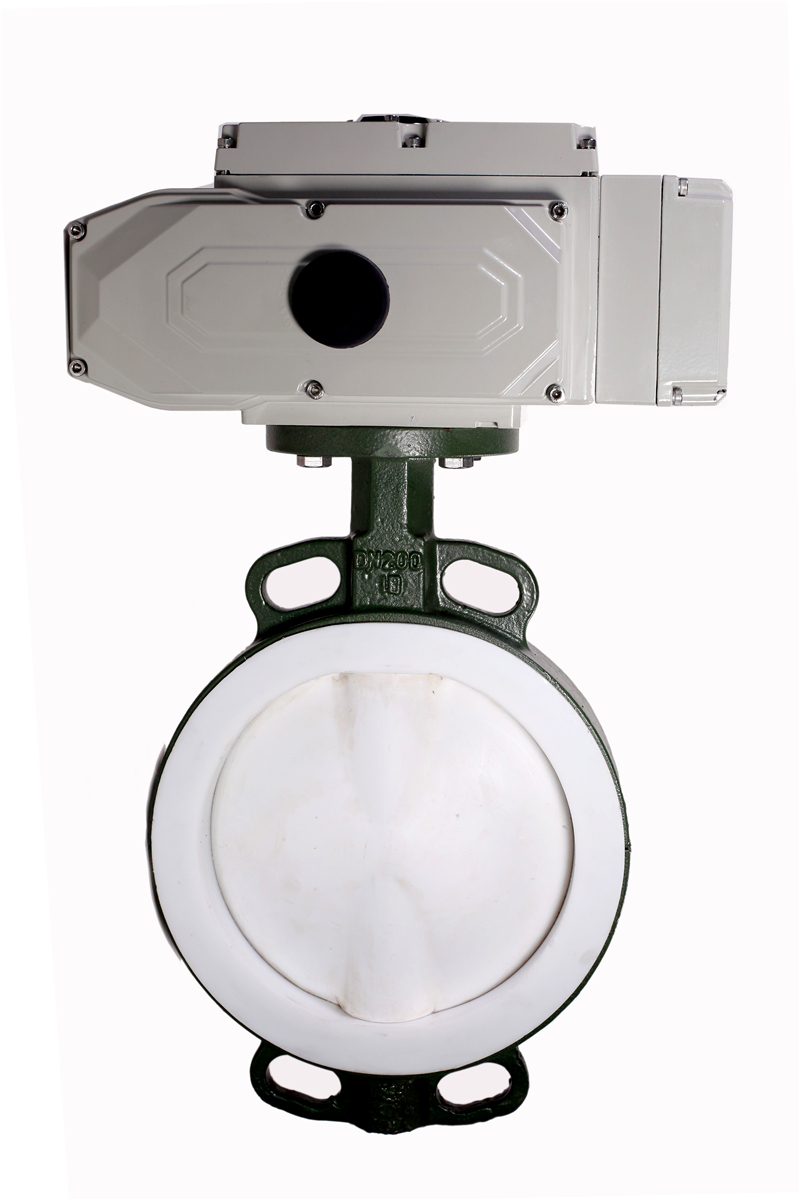

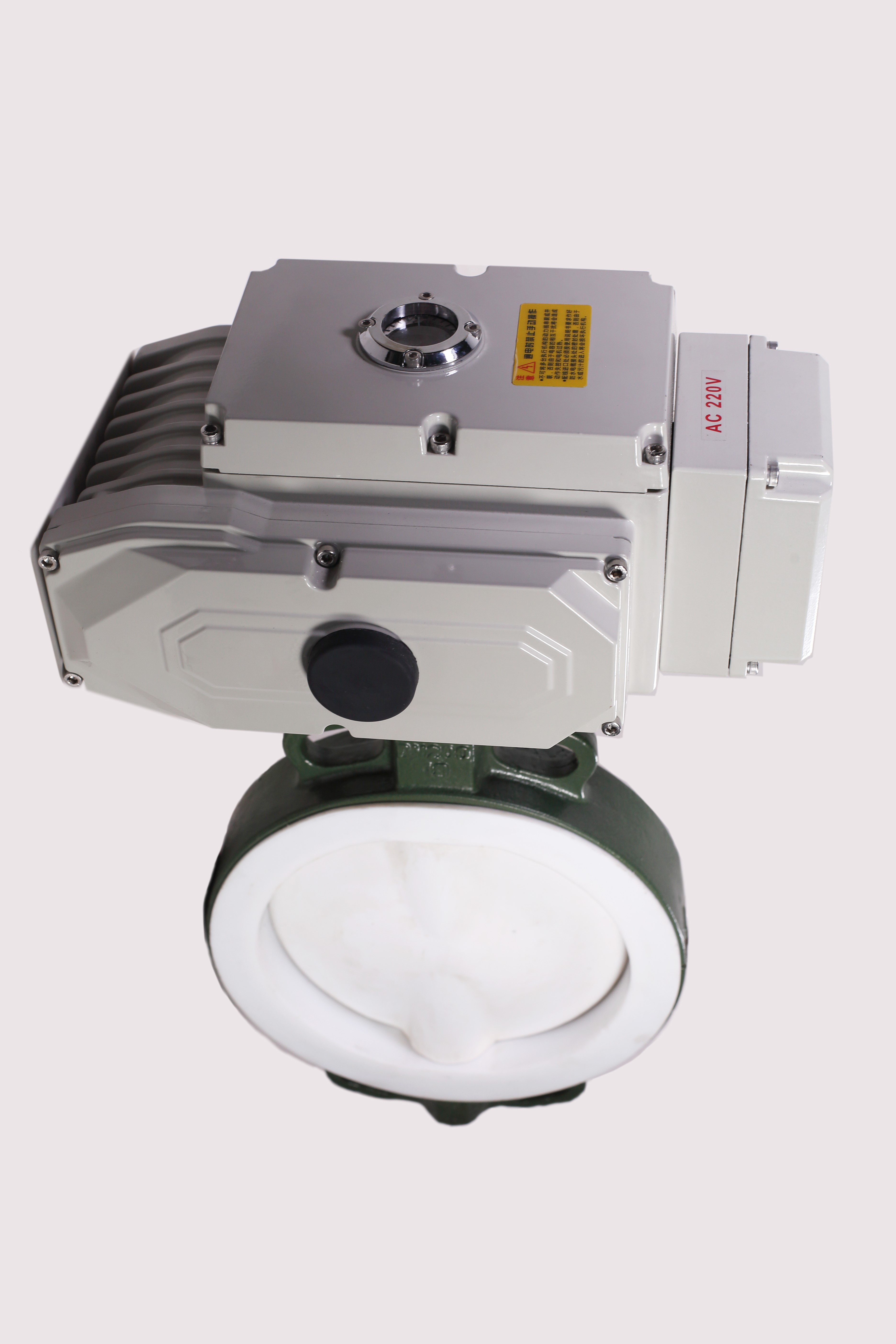

电动对夹全衬氟蝶阀
产品品牌：轶博罗
产品型号：D971F
公称通径：DN50~DN500
公称压力：1.6MPa
材质：球墨铸铁、铸钢
连接方式：对夹式、凸耳对夹式
适用温度：-30~+150℃
适用介质：强酸、强碱、强氧化剂等
电动执行器：普通开关型、无源触点开关型、调节型输入输出4-20mA等等
用途：用于强酸、强碱的切断与调节
电动对夹全衬氟蝶阀产品概述
电动衬氟蝶阀 蝶阀阀座与阀板是由全PTFE制作而成，既具有普通蝶阀的机械强度，又能发挥PTFE或PA的耐强化学介质特性。采用的是双段轴，上下分段的技术。不适用于有颗粒和温度偏高的工艺介质中。
电动对夹全衬氟蝶阀特征
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能最优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
电动对夹全衬氟蝶阀衬里材料
聚全氟乙丙烯 FEP F46
四氟乙烯-乙烯 E-TFE F40
可溶性四氟 PFA FA
聚四氟乙烯 PTFE F4
聚偏二氟乙烯 PVDF F2
改性聚乙烯 FRPE PO
电动对夹全衬氟蝶阀设计标准
阀门结构长度：ISO 5752—1988
阀门法兰连接：ISO 7005.2
阀门 检验：ISO/DIN 5208—1987
驱动装置连接： ISO/DIN 5211—1982

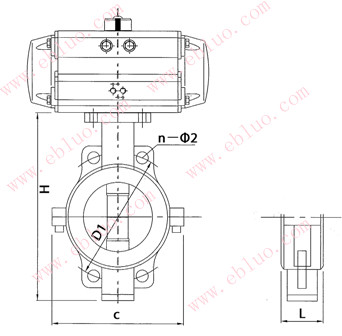

| 通径(mm) | 英寸 | 尺寸（mm） | |||||
| L | H | C | D1 | n-￠m | kg | ||
| 50 | 2 | 42 | 212 | 130 | 120 | 4-22 | 3.2 |
| 65 | 2 1/2 | 45 | 230 | 150 | 136.2 | 4-22 | 5.8 |
| 80 | 3 | 45.5 | 233 | 164 | 160 | 4-22 | 6.5 |
| 100 | 4 | 52 | 270 | 188 | 185 | 4-24 | 11 |
| 125 | 5 | 54 | 298 | 220 | 215 | 4-24 | 13 |
| 150 | 6 | 56 | 337 | 252 | 238 | 4-26 | 16 |
| 200 | 8 | 61 | 407 | 305 | 295 | 4-26 | 27 |
| 250 | 10 | 65.3 | 481 | 370 | 357 | 4-29 | 35 |
| 300 | 12 | 77 | 555 | 430 | 407 | 4-29 | 51 |
| 350 | 14 | 77 | 610 | 470 | 467 | 4-30 | 76 |
| 400 | 16 | 86.5 | 715 | 565 | 515 | 4-28 | 97 |
| 450 | 18 | 105.5 | 778 | 620 | 565 | 4-28 | 125 |
| 500 | 20 | 131.8 | 870 | 695 | 620 | 4-28 | 186 |
