球阀

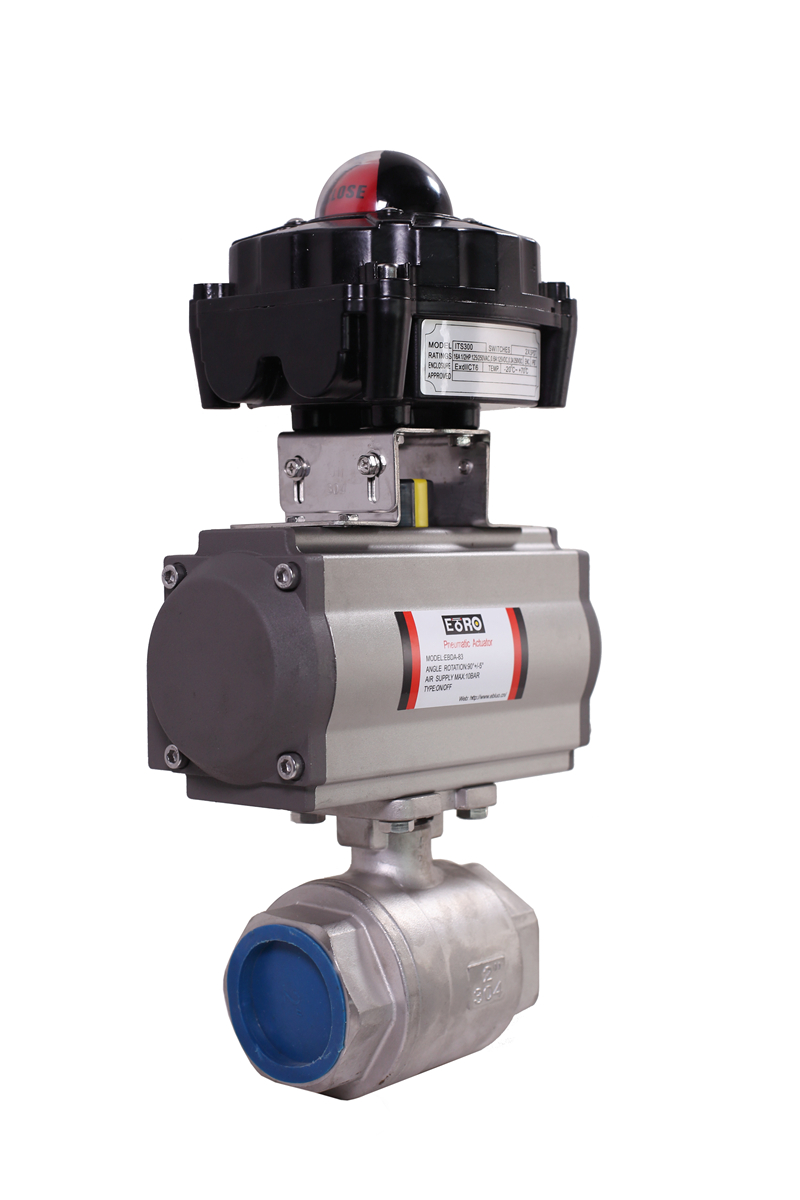

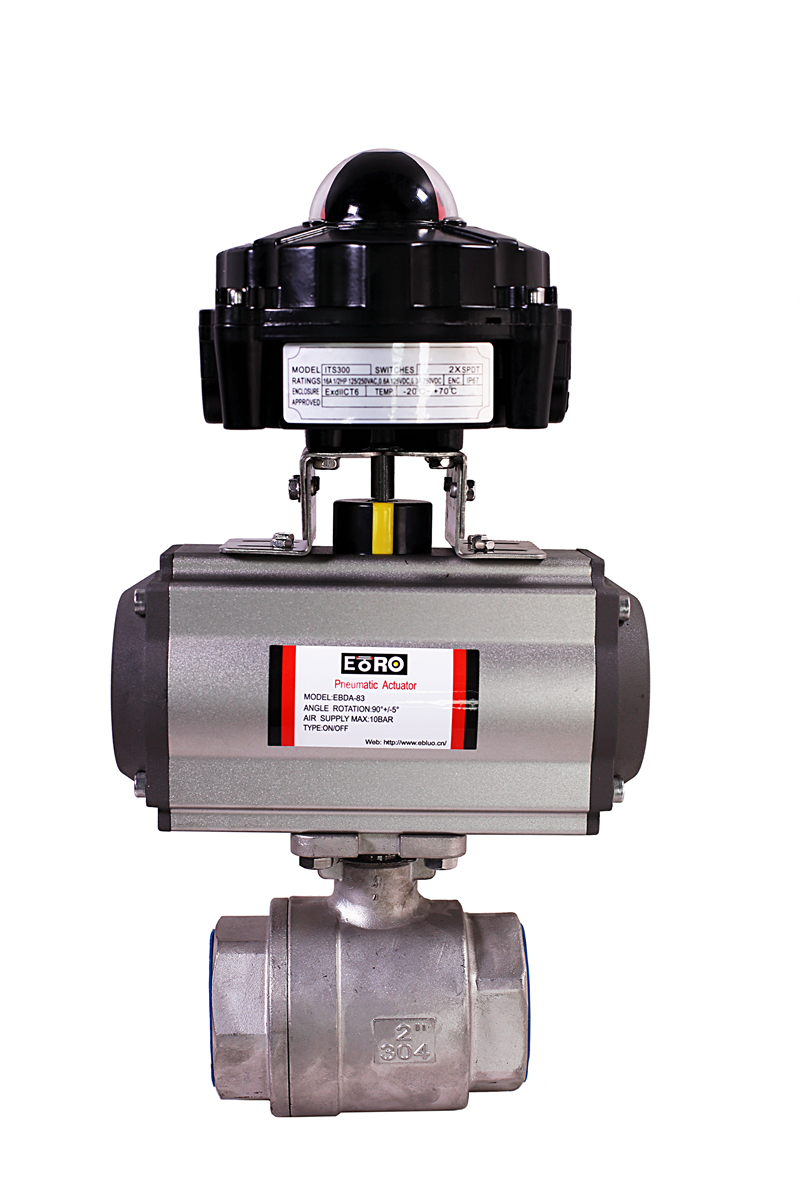

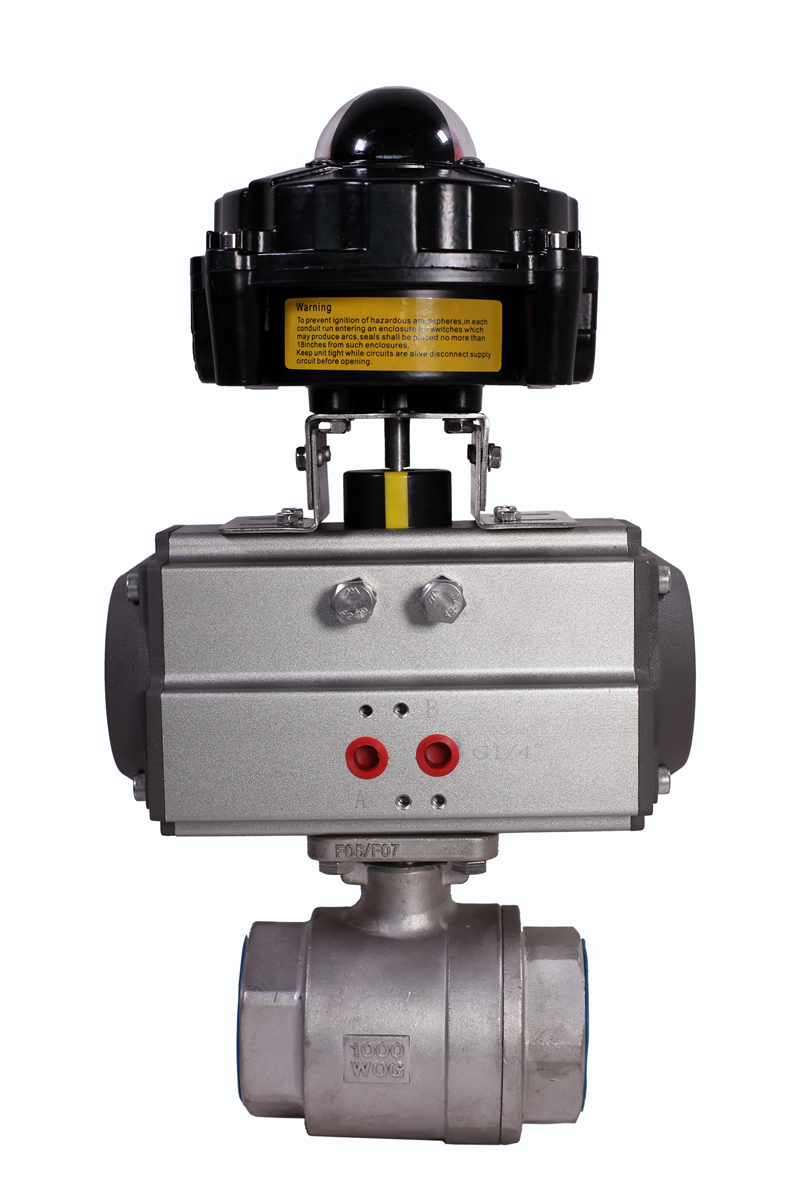

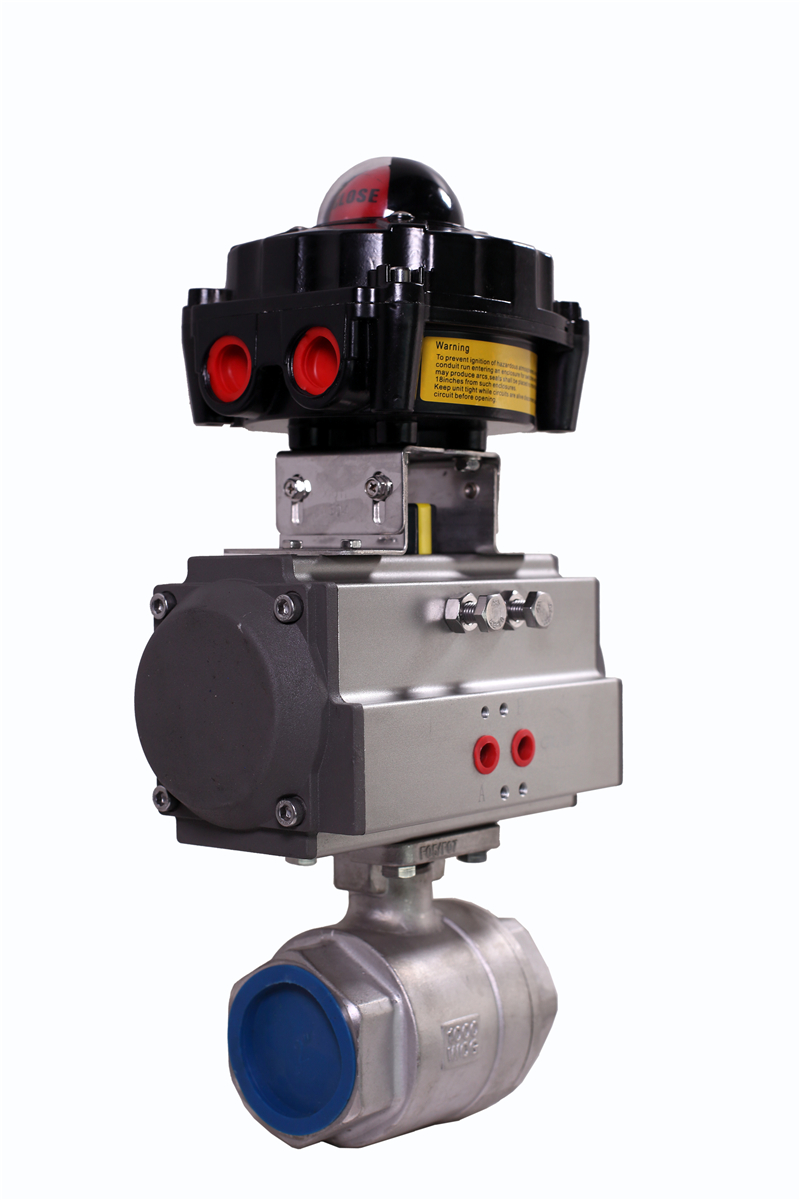

气动螺纹球阀








  气动内螺纹球阀产品概述


  内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启 闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊 连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用 于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。


  产品参数


公称通径 DN(mm)

6-100

公称压力 PN(MPa)

1.6

公称压力 PS(MPa)

强度试验

2.4

密封试验

1.8

材料 材料代号

C

P

R

主要零件

阀体

WCB

CF8 304

CF8M 316

球体

WCB

CF8 304

CF8M 316i

阀杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28 ℃ -300 ℃

气动装置

型号

EBQ 系列

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

Gb12221

/

GB/T13927

GB13927

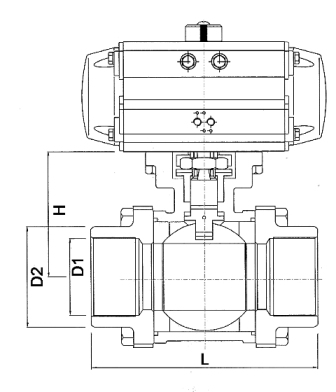

通径(mm)

英寸

尺寸(mm)


L

D1

D2

H

螺纹标准

NPT

BSP

PT

DIN

8

1/4

75

10.6

14.2

42

10

3/8

75

12.7

17.8

42

15

1/2

75

15

21.8

42

20

3/4

80

20

27.3

49

25

1

90

25

34

58.5

32

1 1/4

110

32

42.8

63

40

1 1/2

120

38

48.9

71

50

2

140

50

61.4

78

65

2 1/2

185

63.5

74

100

80

3

205

76

90

109

100

4

240

100

115.4

140
