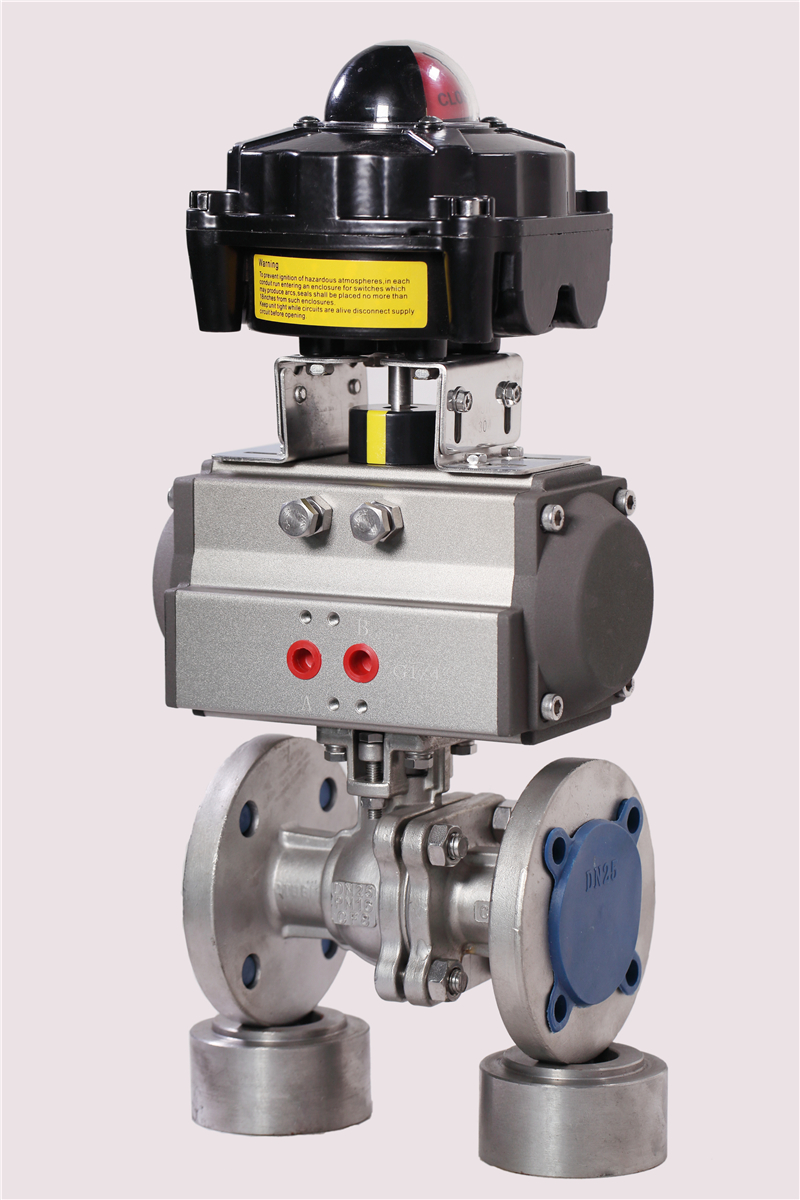

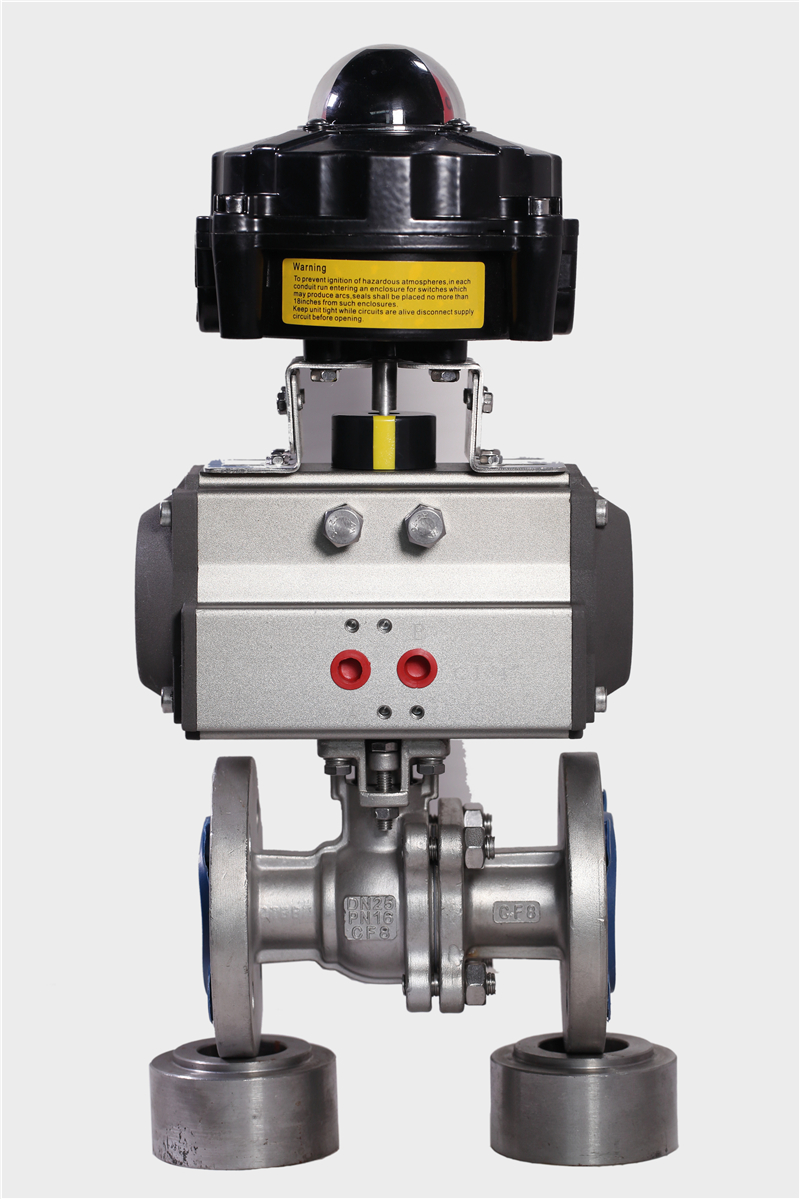

气动不锈钢球阀



  气动不锈钢球阀


  产品品牌:轶博罗


  产品型号:Q641-16P


  公称通径:DN25~DN800


  公称压力:PN16


  材质:不锈钢


  连接方式:法兰


  适用温度:-30℃—250℃


  适用介质:水、蒸汽、油、酸碱液体


  气动执行器:双作用、单作用


  用途:用于各种介质的截止、切断、流量调节等


  不锈钢气动球阀产品概述


  气动不锈钢球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。球阀在管路中主要用来做切断、分配和改变介质的流动方向。广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。


  不锈钢气动球阀特征


  1. 流体阻力小,其阻力系数与同长度的管段相等。


  2. 结构简单、体积小、重量轻。


  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。


  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。


  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。


  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。


  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。


  不锈钢气动球阀应用标准


  1、设计与制造:GB/T12237, ANSI B16.34, API 608


  2、结构长度:GB/T12221,ASME B16.10, JIS B2002


  3、法兰尺寸 : GB/T9113,ASME B16.5, JIS B2212/JIS B2214


  4、检验与试验  :GB/T13927


  5、防火测试: API 607 4th 1993


  6、壁厚:ASME B16.34

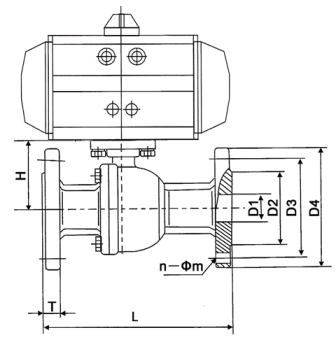

通径(mm) 英寸 压力(Mpa) 尺寸(mm)
L D1 D2 D3 D4 T H n-¢m
15 1/2
1.6
2.5
4.0
130 15 46 65 95 14 48 4-14
20 3/4 130 20 56 75 105 16 53 4-14
25 1 140 25 65 85 115 16 58 4-14
32 1 1/4 165 32 76 100 140 18 71 4-18
40 1 1/2 165 38 84 110 150 18 76 4-18
50 2 203 50 99 125 165 20 85 4-18
65 2 1/2 1.6 222 64 118 145 185 20 101.5
4-18
8-18
2.5/4.0 22
80 3 1.6 241 76 132 160 200 20 111.5
8-18
8-18
2.5/4.0 24
100 4 1.6 305 100 156 180 220 22 140
8-18
8-22
2.5/4.0 190 235 24
125 5 1.6 356 125 184 210 250 22 183
8-18
8-26
2.5/4.0 220 270 26
150 6 1.6 394 150 211 240 285 24 201
8-22
8-26
2.5/4.0 250 300 28
200 8 1.6 457 200 266 295 340 24 252
12-22
12-26
12-30
2.5 274 310 360 30
4.0 284 320 375 24
250 10 1.6 533 250 319 355 405 26 310
12-26
12-30
12-33
2.5 330 370 425 32
4.0 345 385 450 38
