球阀

电动螺纹球阀

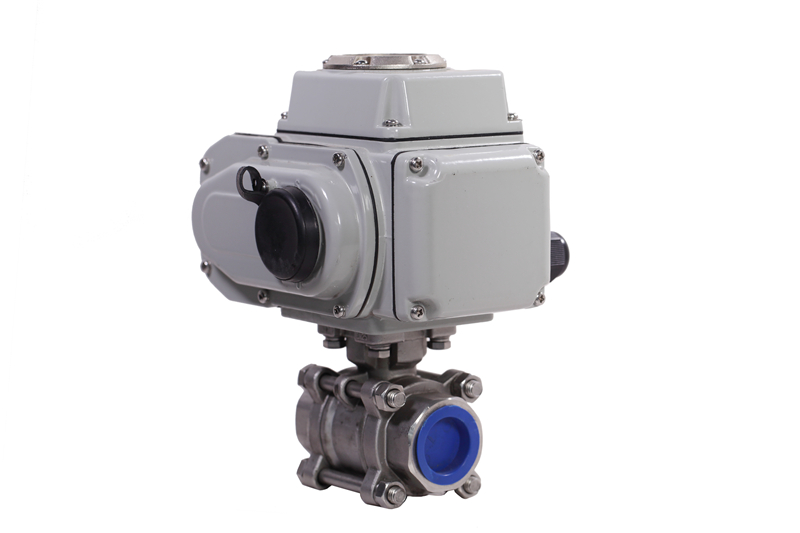

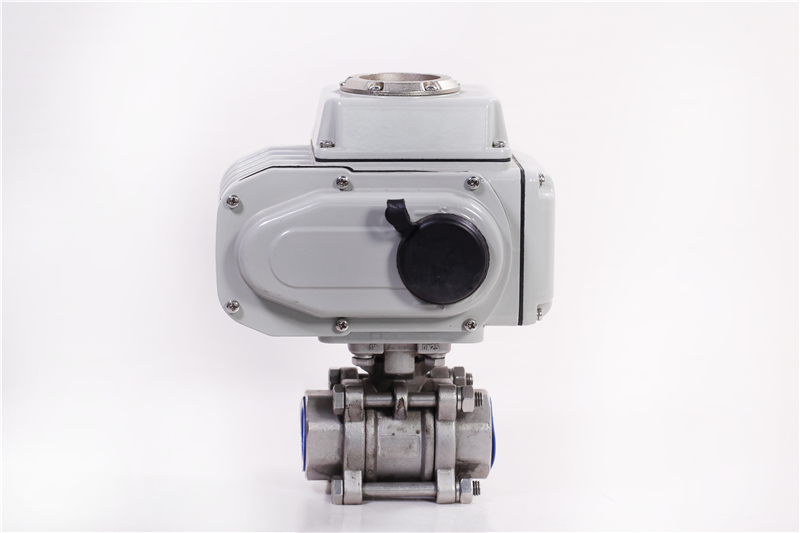

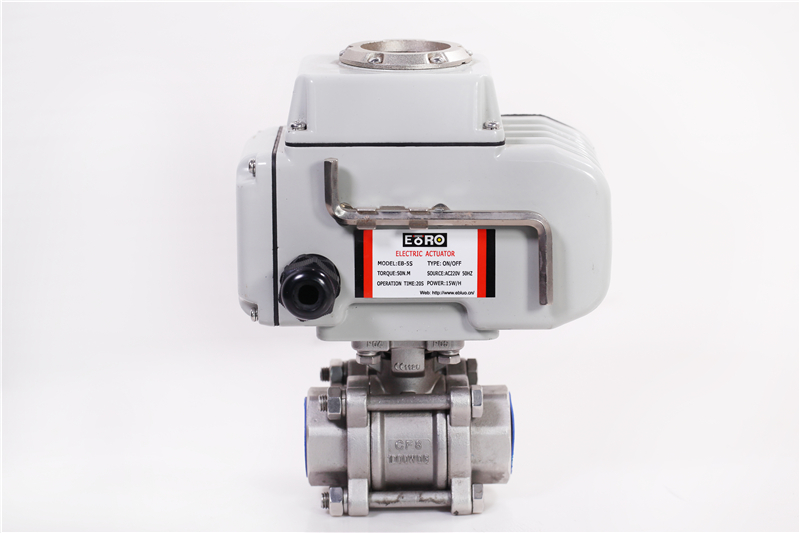

  电动螺纹球阀产品概述


  电动螺纹球阀体积小,是由三部分阀壳组成,由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,而直接拆卸四只螺栓,阀体中间部分既可取出。有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含顺粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。


  工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。


  电动螺纹球阀产品特征


  1、执行器和阀体拆装方便,可随意分开两部分(有螺丝固定)


  2、阀体可耐高压、高温各种液体


  3、执行器具有良好的防护等级(IP66)


  4、结构紧凑、体积小、重量轻


  5、性价比高,比同等规格的电磁阀和一样性能的电动阀都实惠


  6、阀体采用全通径、流量大、流通阻力小、不堵渣


  7、非常节能型,只在阀门动作是耗电


  8、执行器运行带有自我保护系统



通径(mm) 英寸 尺寸(mm)
L D1 D2 H L1 D3 D4 H1 DN
8 1/4 75 10.6 14.2 42 70 18 10.6 42
螺纹标准
NPT
BSP
PT
DIN
10 3/8 75 12.7 17.8 42 70 18 12.7 42
15 1/2 75 15 21.8 42 75 22 15.8 42
20 3/4 80 20 27.3 49 90 28 20.9 49
25 1 90 25 34 58.5 100 34 26.7 58.5
32 1 1/4 110 32 42.8 63 110 43 35.1 63
40 1 1/2 120 38 48.9 71 125 50 40.9 71
50 2 140 50 61.4 78 150 61 52.5 78
65 2 1/2 185 63.5 74 100 190 76 62.7 100
80 3 205 76 90 109 220 92 78 109
100 4 240 100 115.4 140 270 115 102.4 140
