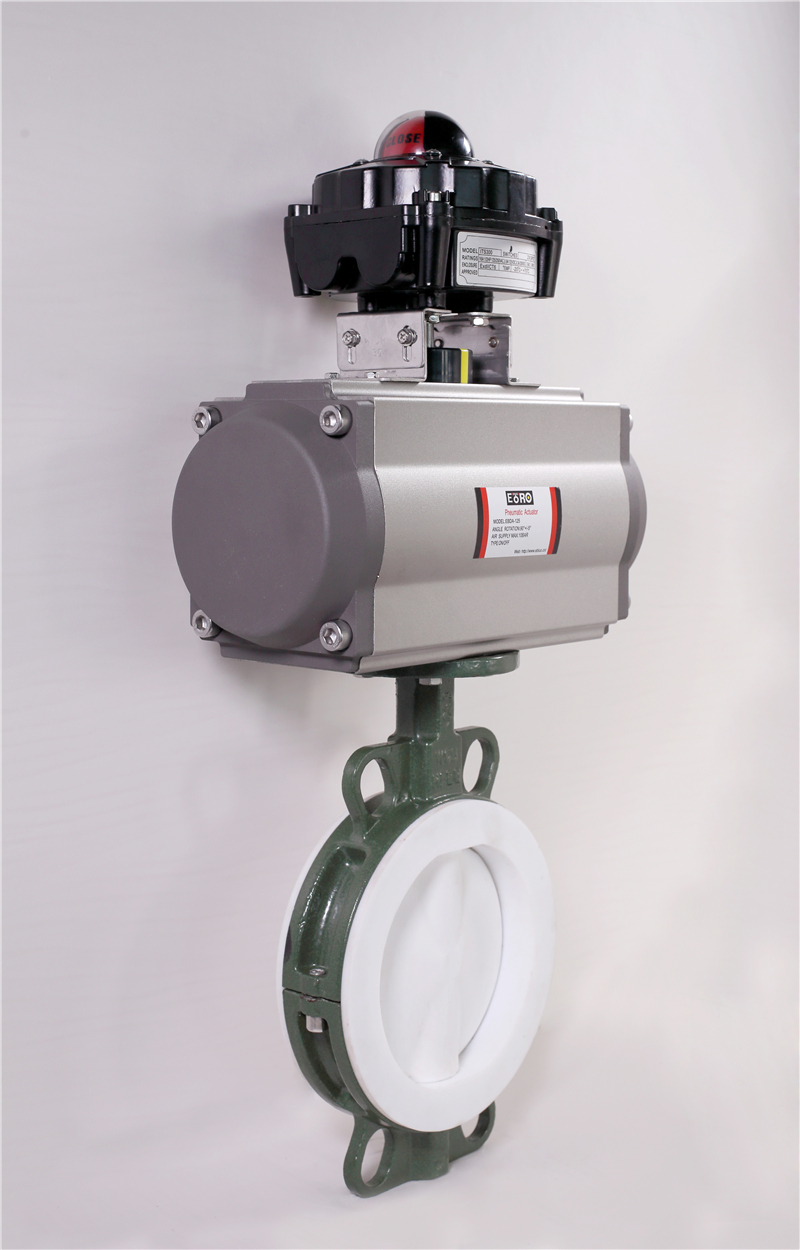

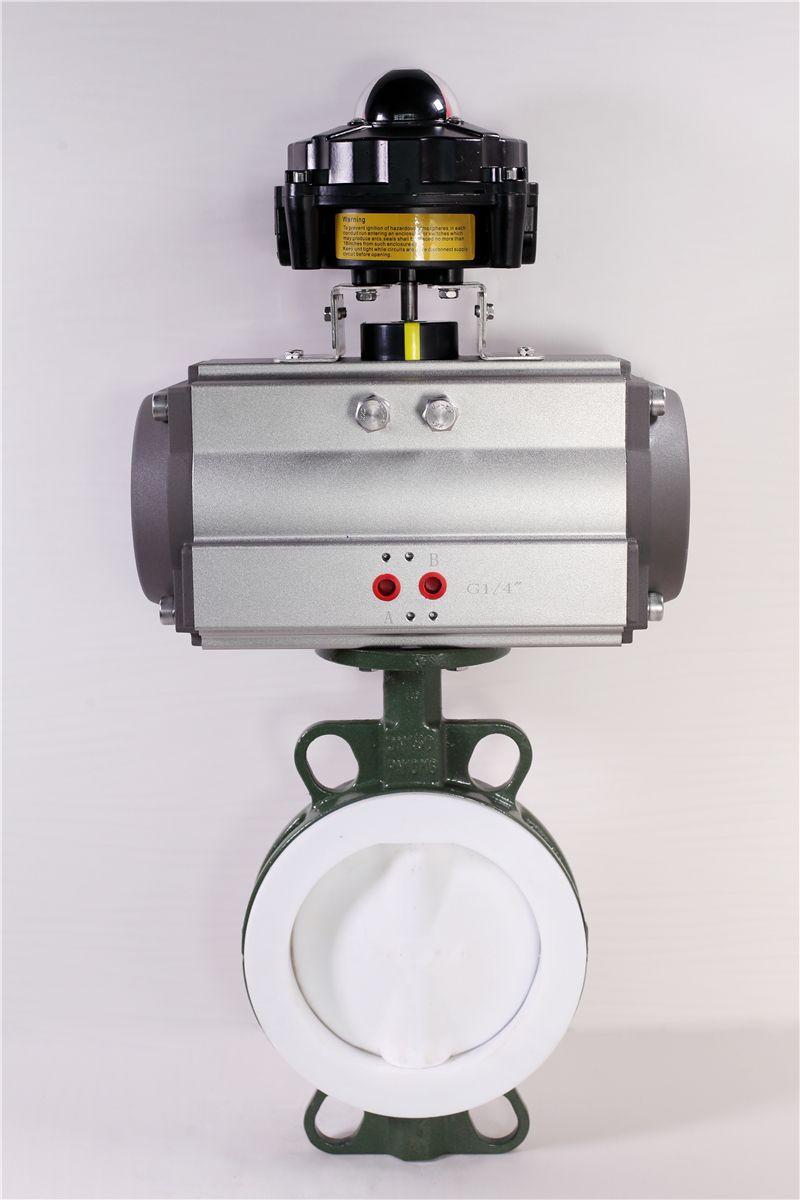

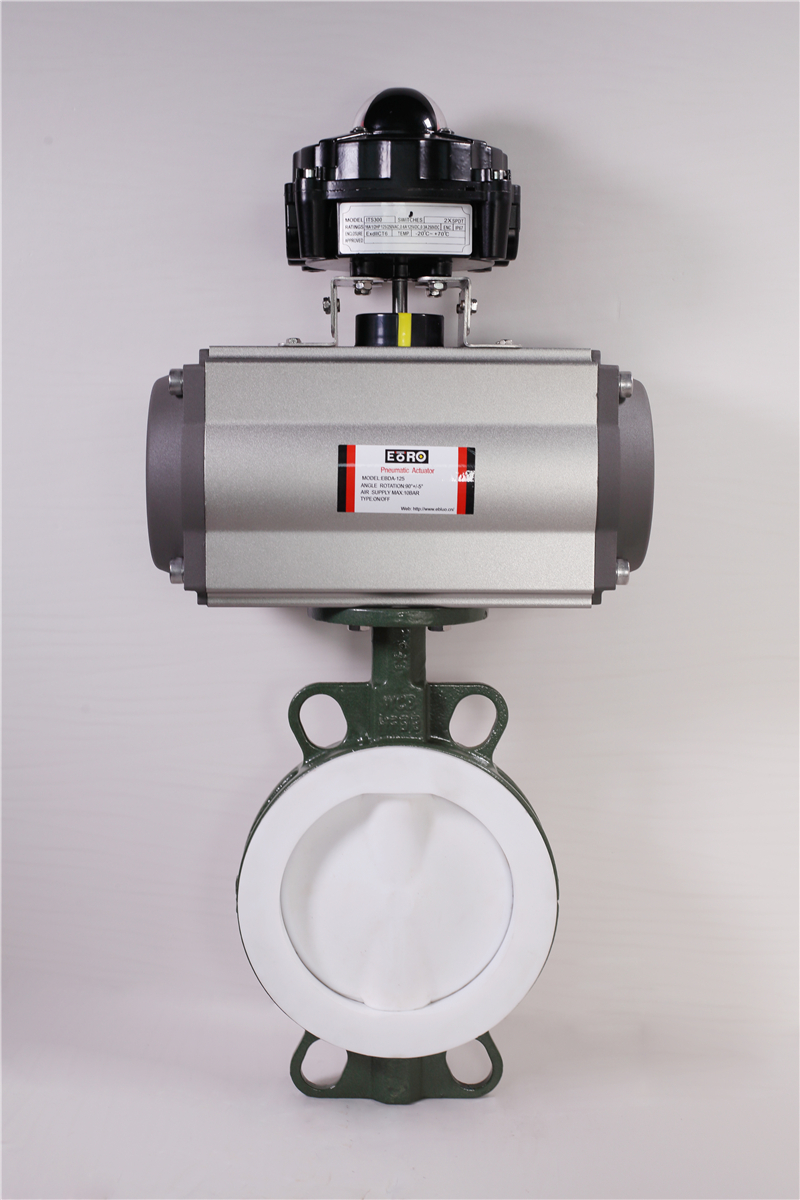

气动全衬氟蝶阀



  气动衬氟蝶阀


  产品型号:D671F


  公称通径:DN40~DN800


  公称压力:1.0MPa~1.6MPa


  连接方式:对夹式


  材质:WCB、不锈钢


  适用温度:-30~+150℃


  适用介质:强酸、强碱、强氧化剂等


  气动执行器:双作用、单作用


  用途:用于可靠密封和良好调节特性的场合,可作快速切断或调节流量之用



  气动衬氟蝶阀产品概述


  轶博罗衬氟气动蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,衬氟气动蝶阀操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。衬氟气动蝶阀适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。


  气动衬氟蝶阀产品特征


  1、设计新颖、合理、结构独特,重量轻,启闭迅速。


  2、操力矩小,操作方便,省力灵巧。


  3、可以任何位置安装,维修方便。


  4、密封件可以更换,密封性能可靠达到双向密封零泄漏。


  5、密封材料耐老化、耐腐蚀,使用寿命长等特点。


  气动衬氟蝶阀执行机构


  衬氟气动蝶阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。


  1、齿轮式双活塞,输出力矩大,体积小。


  2、气缸选用铝金材料,重量轻、外形美观。


  3、可在顶部、底部安装手动操作机构。


  4、齿条式连接可调节开启角度、额定流量。


  5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。


  6、IS05211标准连接为产品的安装更换提供了方便。


  7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。







通径(mm)

英寸

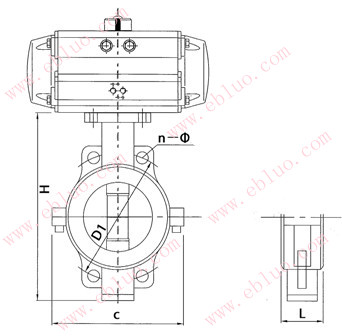

尺寸(mm)

L

H

C

D1

n-Φ

kg

50

2

42

212

130

120

4-22

3.2

65

2 1/2

45

230

150

136.2

4-22

5.8

80

3

45.5

233

164

160

4-22

6.5

100

4

52

270

188

185

4-24

11

125

5

54

298

220

215

4-24

13

150

6

56

337

252

238

4-26

16

200

8

61

407

305

295

4-26

27

250

10

65.3

481

370

357

4-29

35

300

12

77

555

430

407

4-29

51

350

14

77

610

470

467

4-30

76

400

16

86.5

715

565

515

4-28

97

450

18

105.5

778

620

565

4-28

125

500

20

131.8

870

695

620

4-28

186
