蝶阀

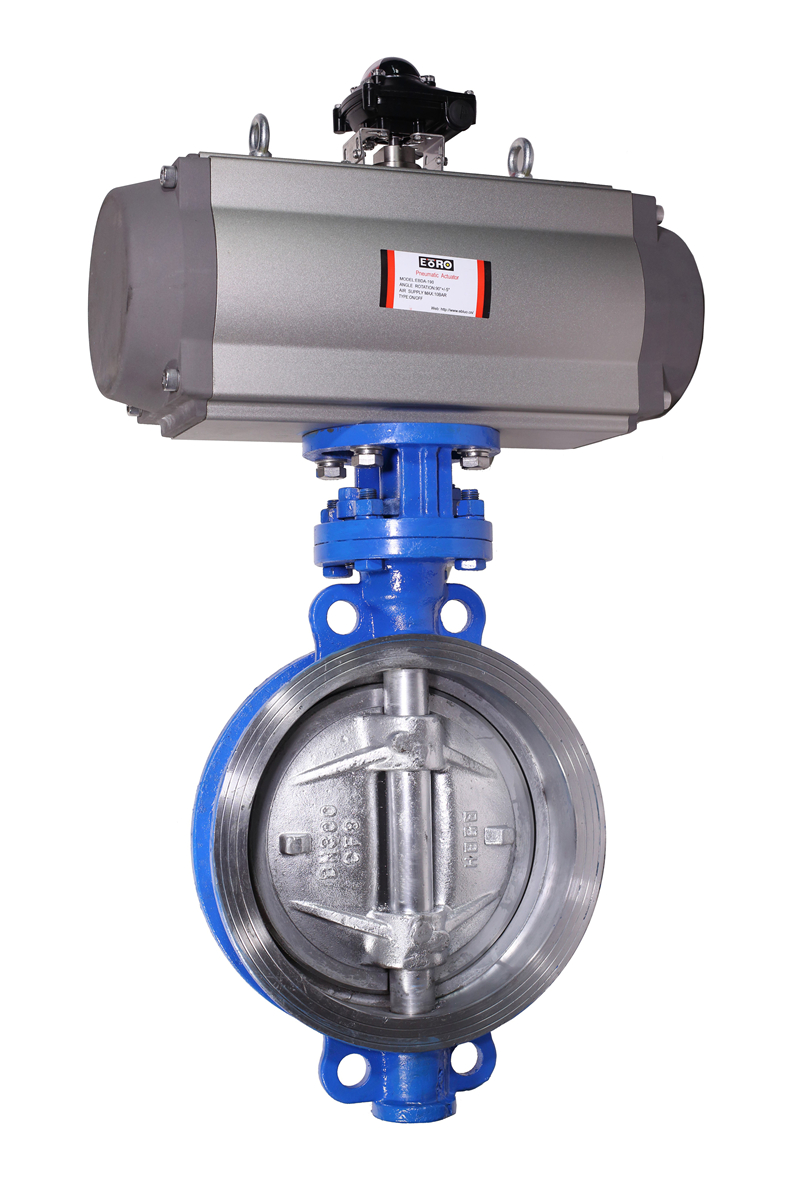

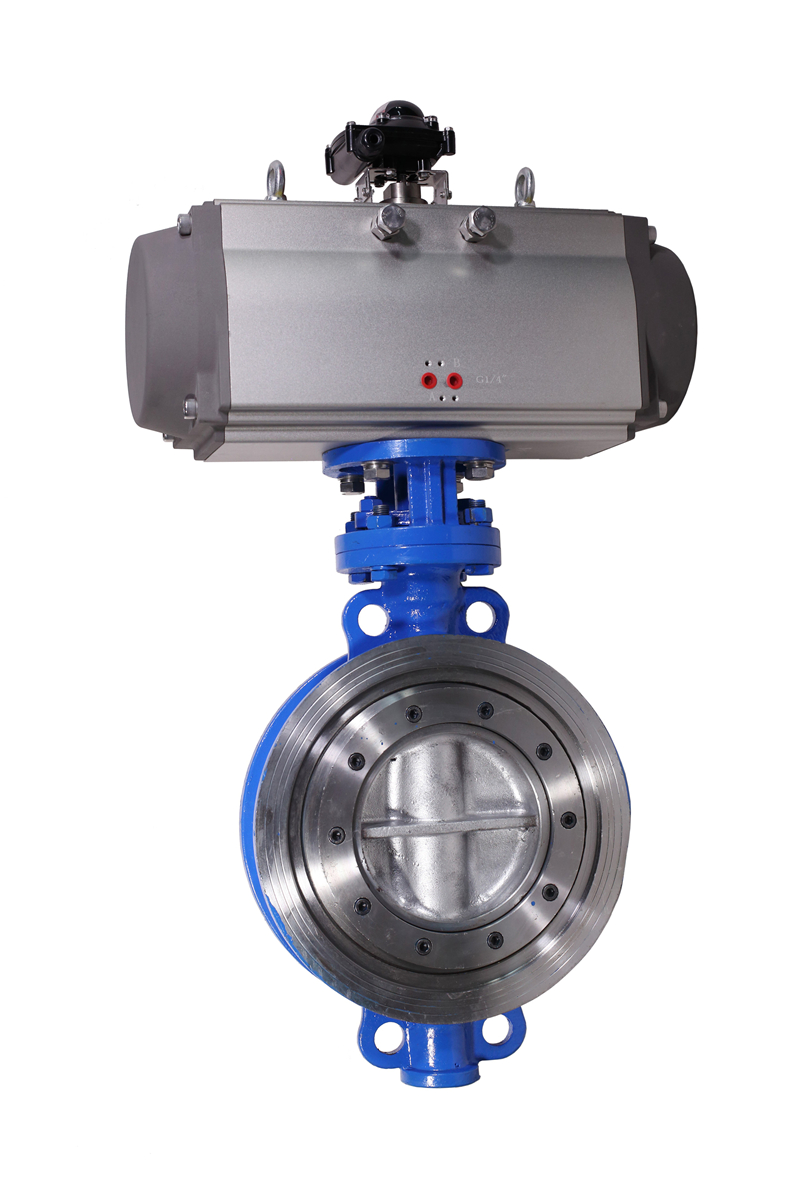

气动硬密封对夹蝶阀




  气动硬密封对夹蝶阀


  产品型号:D673H


  公称通径:DN50~DN1200


  公称压力:1.0MPa~1.6MPa


  连接方式:对夹式


  材质:WCB、不锈钢


  适用温度:-40~+425℃


  适用介质:气体、水油等(高温场合)


  气动执行器:双作用、单作用


  用途:用来切断或调节各种腐蚀性和非腐蚀性介质



  气动硬密封对夹蝶阀产品概述


  气动硬密封蝶阀采用三维偏心结构,蝶板为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点。具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。 气动硬密封蝶阀被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上,做调节流量和截断流体使用。


  气动硬密封对夹蝶阀特征


  1、金属密封可适用于带稍许颗粒、浆液的介质中


  2、适用温度可达425℃


  3、密封时几乎无摩擦,保证扭矩更小,密封性更好


  4、法兰对夹孔连接适用多种标准


  气动硬密封对夹蝶阀执行机构


  采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。


  1、齿轮式双活塞,输出力矩大,体积小。


  2、气缸选用铝金材料,重量轻、外形美观。


  3、可在顶部、底部安装手动操作机构。


  4、齿条式连接可调节开启角度、额定流量。


  5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。


  6、IS05211标准连接为产品的安装更换提供了方便。


  7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


  气动硬密封对夹蝶阀技术参数和性能



GTD/ATD气动执行器技术参数

气动硬密封蝶阀阀体参数

类   型

双作用活塞式、弹簧复位式

公称通径

DN50~400mm

气源压力

双作用:2-8bar/单作用:4-8bar

公称压力

PN1.6、2.5MPa

输出力矩

双作用:4N·M~10560N·M

阀轴材质

碳素钢、304/316/316L不锈钢

单作用:7N·M~2668N·M

阀体材质

碳素钢、合金钢、不锈钢

工作温度

常温型:-20℃~80℃(丁腈橡胶O型圈)

阀板材质

碳素钢、合金钢、不锈钢

高温型:-20℃~160℃(氟橡胶O型圈)

阀座密封

不锈钢

动作范围

0~90°±5°

结构形式

三维偏心

接口螺纹

GTD40~GTD83/ATD50~ATD88    G1/8″

温度

≤425℃

GTD110~GTD350/ATD100~200   G1/4″

适用介质

水、空气、天然气、油品及弱腐蚀性流体

阀位信号

定位器:4~20mA/回信器:全开全关信号

特点

零泄漏、使用寿命长、便于安装、耐高温高压

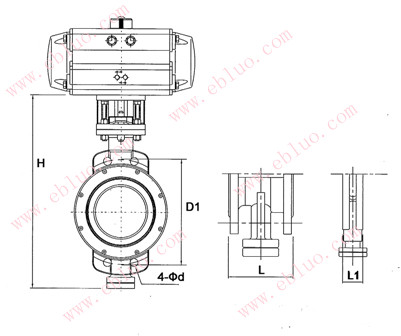

公称通径(mm)

尺寸(mm)

L

L1

H

1.6Mpa

2.5Mpa

D1

4-Φd

D1

4-Φd

50

43

108

245

125

4-18

125

4-18

65

46

112

250

145

4-18

145

4-18

80

46

114

350

160

4-18

160

4-18

100

52

127

380

180

4-18

190

4-22

125

56

140

410

210

4-18

220

4-26

150

56

140

490

240

4-22

250

4-26

200

60

152

560

295

4-22

310

4-26

250

68

165

621

355

4-26

370

4-30

300

78

178

680

410

4-26

430

4-30

350

78

190

757

470

4-26

490

4-33

400

102

216

825

525

4-30

550

4-36

450

114

222

925

585

4-30

600

4-36

500

127

229

1010

650

4-33

660

4-36

600

154

267

1180

770

4-36

770

4-39
