蝶阀

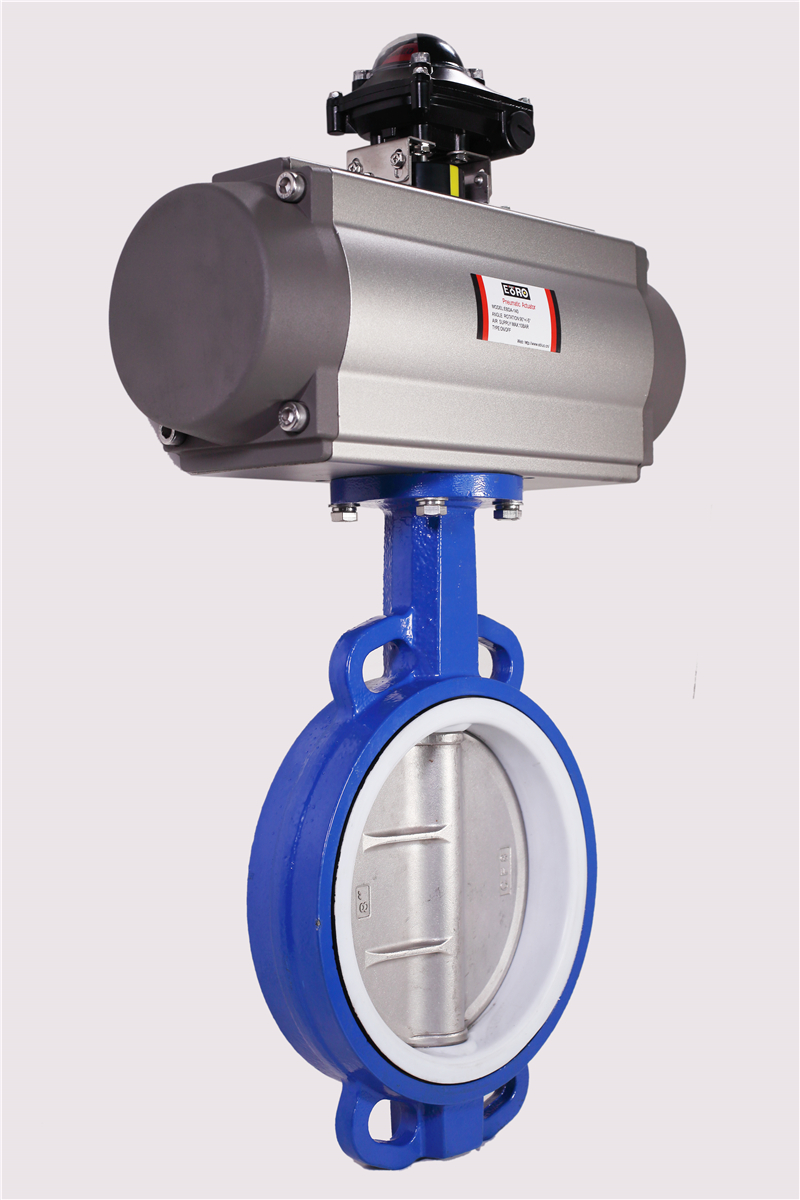

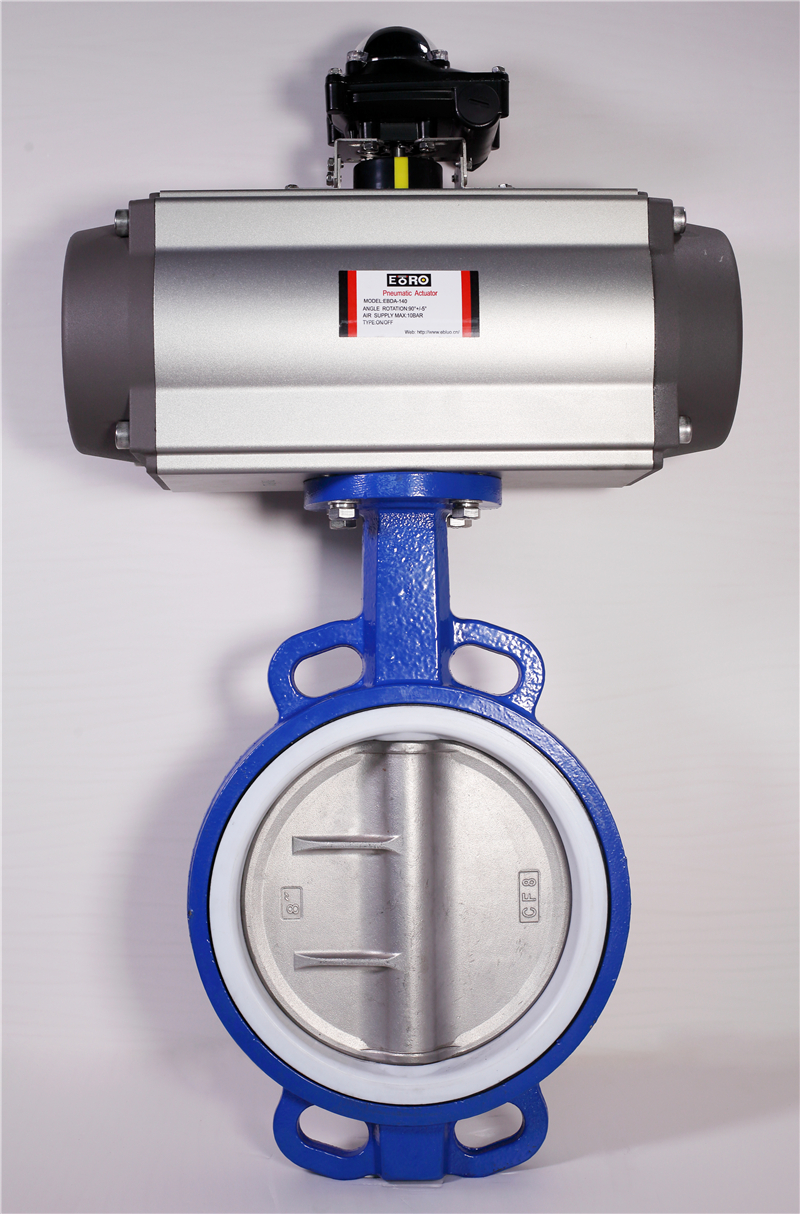

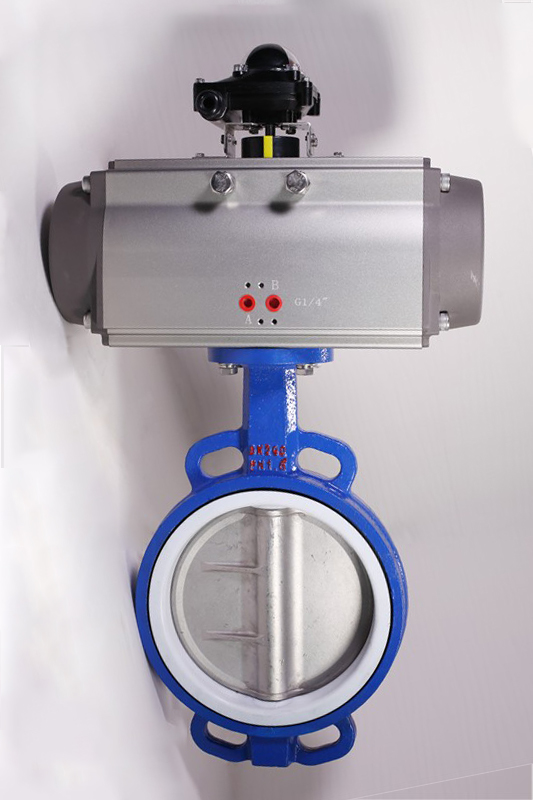

气动对夹式软密封蝶阀



  气动对夹蝶阀


  产品型号:D671X


  公称通径:DN50~DN800


  公称压力:0.6MPa~1.6MPa


  连接方式:对夹式


  材质:WCB


  工作温度:-20℃~+120℃


  适用介质:水液、油类、空气


  气动执行器:双作用、单作用


  用途:用于水液、空气、油等介质开关切断与流量调节


  在线咨询


  气动对夹蝶阀产品概述


  轶博罗的软密封中线对夹式蝶阀,结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


  气动对夹蝶阀特征


  1、设计新颖、合理、结构独特,重量轻,启闭迅速。


  2、操力矩小,操作方便,省力灵巧。


  3、可以任何位置安装,维修方便。


  4、密封件可以更换,密封性能可靠达到双向密封零泄漏。


  5、密封材料耐老化、耐腐蚀,使用寿命长等特点。


  气动对夹蝶阀主要技术参数

公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

  气动对夹蝶阀主要零部件材料

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

  气动对夹蝶阀执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

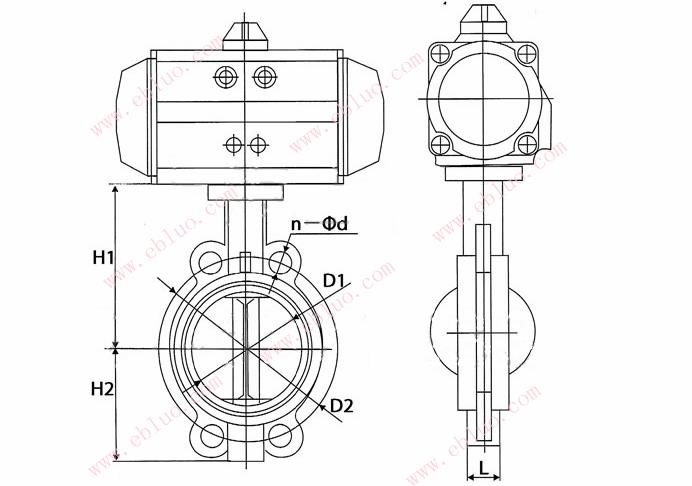

通径(mm) 英寸 尺寸(mm)
L D1 D2 H1 H2
50 2 43 52.6 125 142 80
65 2 1/2 46 64.4 145 155 89
80 3 46 78.9 160 161 95
100 4 52 104.1 180 180 114
125 5 56 123.4 210 193 127
150 6 56 155.9 240 205 139
200 8 60 202.8 295 250 175
250 10 68 250.8 350 282 203
300 12 78 301.9 400 326 242
350 14 78 334 460 358 267
400 16 102/88 390 515 380 301
450 18 114/107 441 565 422 381
500 20 127 492 620 479 387
600 24 154 593 725 562 457
