蝶阀

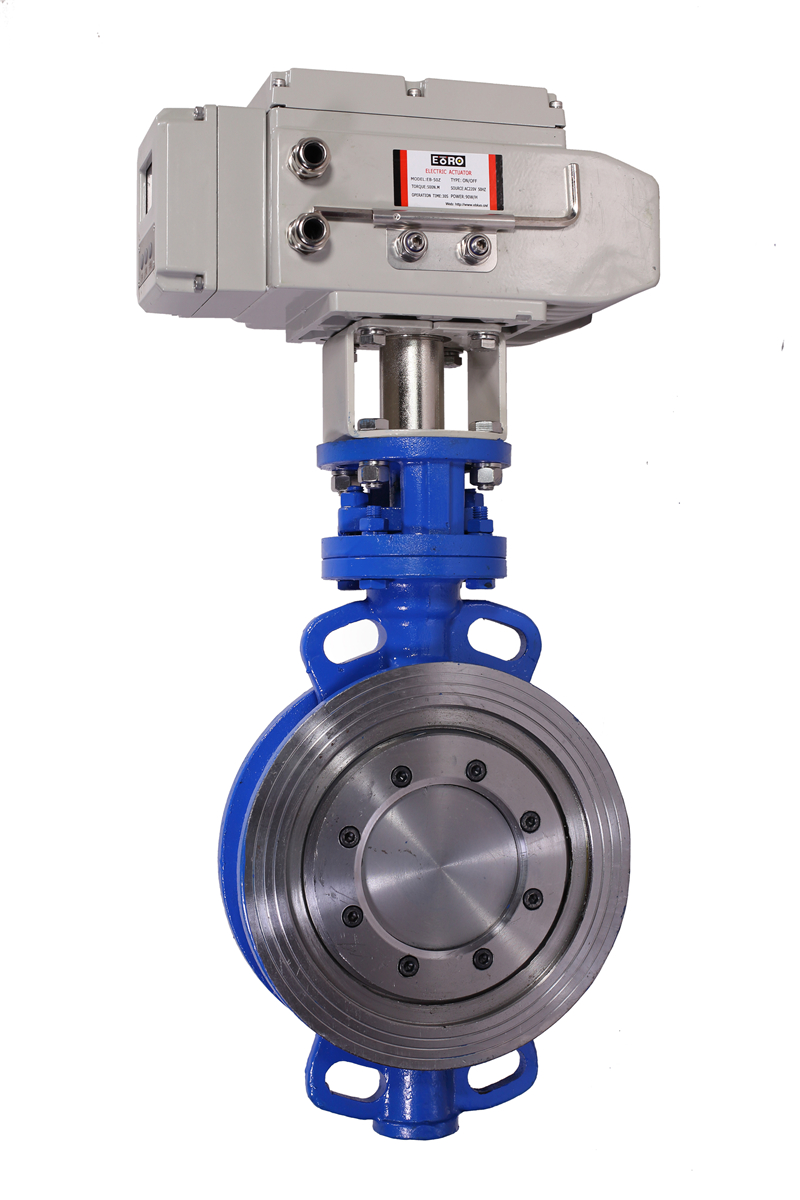

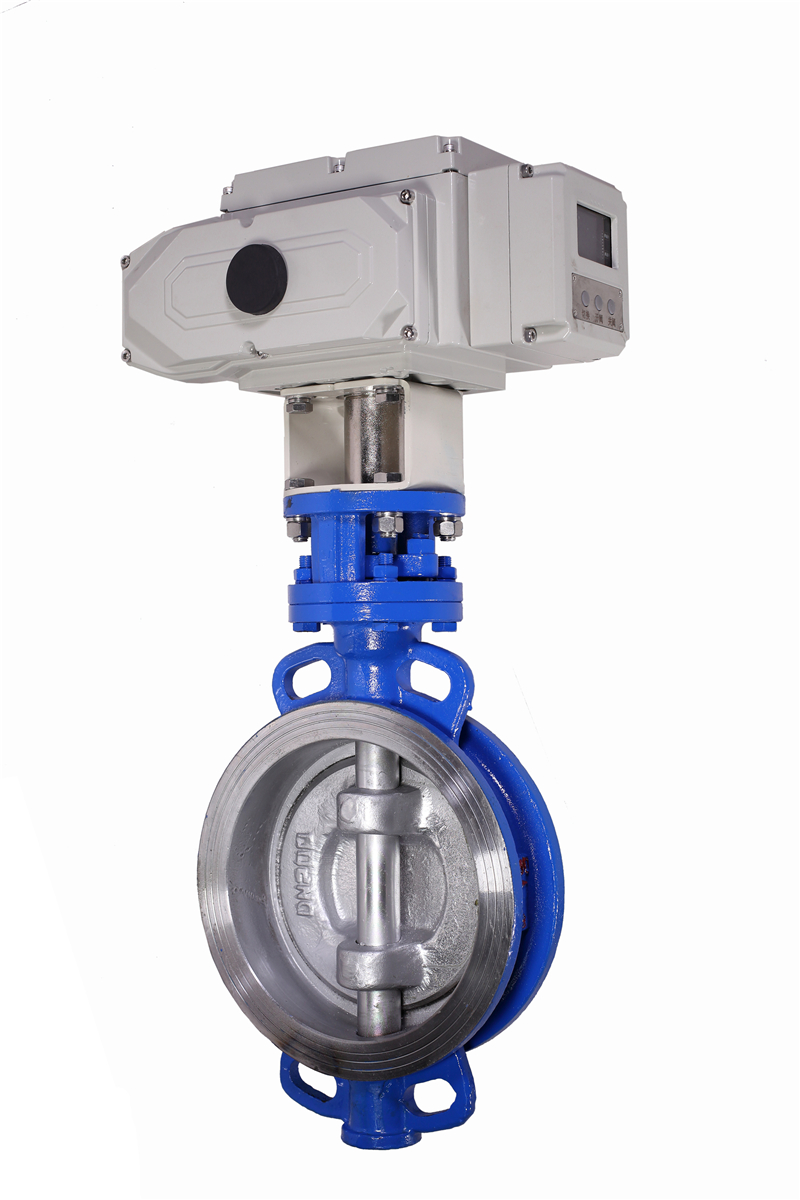

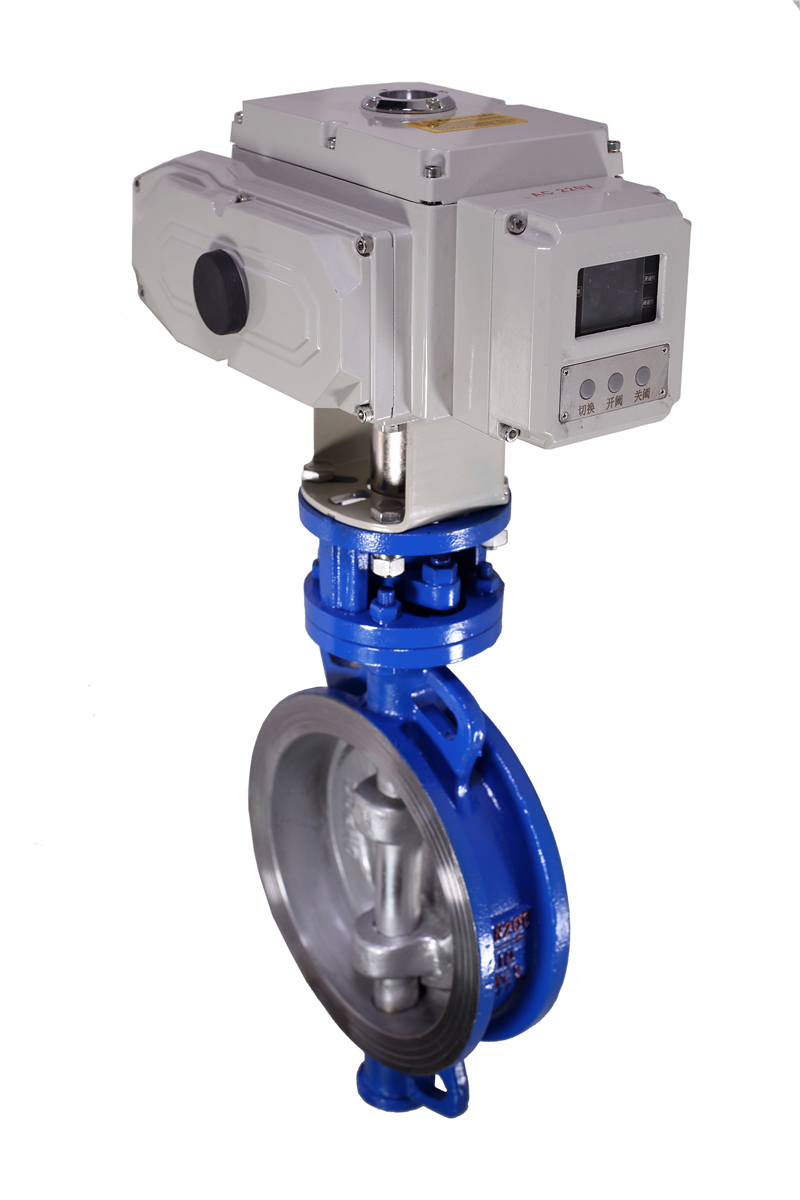

电动对夹硬密封蝶阀



  电动对夹硬密封蝶阀产品概述


  三偏心硬密封蝶阀系列产品,系我公司2003年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。


  电动对夹硬密封蝶阀特征


  1.结构独特、型小轻便、操作灵活、省力、方便;


  2.密封可靠,可达到气密封无泄漏;


  3.流量特性趋于直线调节性有最佳;


  4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;


  5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。


  6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

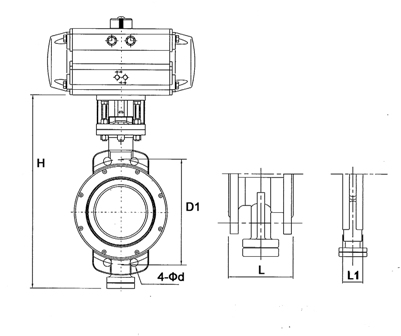

通径(mm) 尺寸(mm)
L L1 H 1.6Mpa 2.5Mpa
D1 4-¢d D1 4-¢d
50 43 108 245 125 4-18 125 4-18
65 46 112 250 145 4-18 145 4-18
80 46 114 350 160 4-18 160 4-18
100 52 127 380 180 4-18 190 4-22
125 56 140 410 210 4-18 220 4-26
150 56 140 490 240 4-22 250 4-26
200 60 152 560 295 4-22 310 4-26
250 68 165 621 355 4-26 370 4-30
300 78 178 680 410 4-26 430 4-30
350 78 190 757 470 4-26 490 4-33
400 102 216 825 525 4-30 550 4-36
450 114 222 925 585 4-30 600 4-36
500 127 229 1010 650 4-33 660 4-36
600 154 267 1180 770 4-36 770 4-39
