蝶阀

电动不锈钢衬氟蝶阀



  不锈钢电动蝶阀产品概述


  全不锈钢电动蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。不适用于有颗粒和温度偏高的工艺介质中。电动执行器控帛部分有开关式和调节式等。


  不锈钢电动蝶阀特征


  1、密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象,选用不锈钢和丁腈耐油橡胶配对,使用寿命长。


  2、阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好


  3、阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座


  4、法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选


  5、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。


  6、蝶板采用框架结构,强度高,过流面积大,流阻小。


  7、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。


  8、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。


  9、本阀结构独特,操作灵活,省力,方便。


  不锈钢电动蝶阀


  参数


电动执行器
普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
防爆电动执行器
EX dⅡBT4   EX d11 CT6
调节型、开关型
电压
AC220V AC110V AC380
DC12V DC24V DC110V
公称通径 DN50-600mm
公称压力 1.6MPa
适用温度 PTFE:-30~+120℃
连接方式 对夹式
阀体结构 A型
阀体材质 304、316
阀板材质 304、316
阀座衬里 PTFE、EPDM
适用介质 蒸汽、水液,气体等

   主要零部件材料


零件名称 材料
阀体 HT250  WCB  SUS304
蝶板   球墨铸铁镀镍磷    不锈钢304、316
阀轴 2Cr13     SUS304
密封圈

NBR、EPDM 、VITON、PTFE

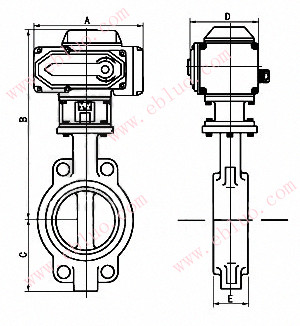

公称通径DN A B C D E 额定功率 额定电流
压力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6
40 155 349 57 104 32 15W 0.2A
50 155 353 62 104 43 15W 0.2A
65 155 362 70 104 46 15W 0.2A
80 155 368 89 104 46 15W 0.2A
100 208 392 106 115 52 25W 0.5A
125 208 407 120 115 56 25W 0.5A
150 208 446 132 115 56 25W 0.5A
200 256 489 164 127 60 50W 0.8A
250 256 514 200 127 68 50W 0.8A
300 256 568 238 127 78 90W 1.0A
350 288 629 280 164 78 120W 1.2A
400 288 662 302 164 102 120W 1.2A
450 288 693 335 164 114 150W 1.2A
500 288 729 360 164 127 150W 1.2A

  不锈钢电动蝶阀执行标准


制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
